滤波(交流滤波)的基本概念：滤波电路利用电抗性元件对交、直流阻抗的不同，实现滤波。电容器C对直流开路，对交流阻抗小，所以C应该并联在负载两端。电感器L对直流阻抗小，对交流阻抗大，因此L应与负载串联。经过滤波电路后，既可保留直流分量，又可滤掉一部分交流分量，改变了交直流成分的比例，减小了电路的脉动系数，改善了直流电压的质量。

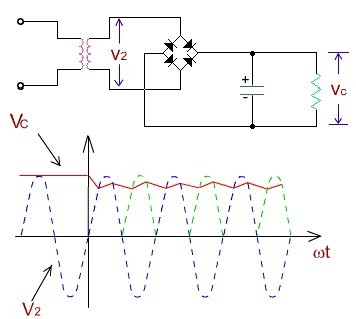

(1)电容滤波，所示在负载电阻上并联了一个滤波电容C。电容是隔直通交，电压不能突变。所以只能并联在电路中，直流电从负载过，交流电就从电容过，从而达到滤波的目的。由于电容的储能作用，使得输出波形比较平滑。电容放电的时间τ=RLC越大，放电过程越慢，输出电压中脉动 (纹波：是主电流信号附带的杂讯成分，小幅度交流电，无法完全隔绝，一般要求在主电压的1%内即可，如供电12V，那么要求电源的纹波不能大于120毫伏) 成分越少，滤波效果越好(电压平滑)。

(2)电感滤波，利用储能元件电感器L的电流不能突变的性质，把电感L与整流电路的负载RL相串联，也可以起到滤波的作用。电感是隔交通直，所以说要串联。从能量的观点看，当电源提供的电流增大 (由电源电压增加引起) 时，电感器L把能量存储起来;而当电流减小时，又把能量释放出来，使负载电流平滑，所以电感L有平波作用(电流平滑)。


缺点：存在铁心，笨重、体积大，易引起电磁干扰,一般只适应于低电压、大电流的场合。
